ワイヤーカット加工とは？仕組み・メリット・対応できる形状をわかりやすく解説

金属加工にはさまざまな方法がありますが、その中でも複雑な輪郭形状や高精度な加工に適しているのが、ワイヤーカット加工です。

ワイヤーカット加工は、一般的な切削加工のように刃物で削るのではなく、細いワイヤ電極と放電を利用して金属を加工する方法です。精密部品や金型部品の製作などで幅広く使われており、形状の自由度の高さと精度の高さが大きな特長です。

この記事では、ワイヤーカット加工とは何か、どのような仕組みで加工するのか、切削加工との違い、メリット、対応できる形状までわかりやすく解説します。

ワイヤーカット加工とは

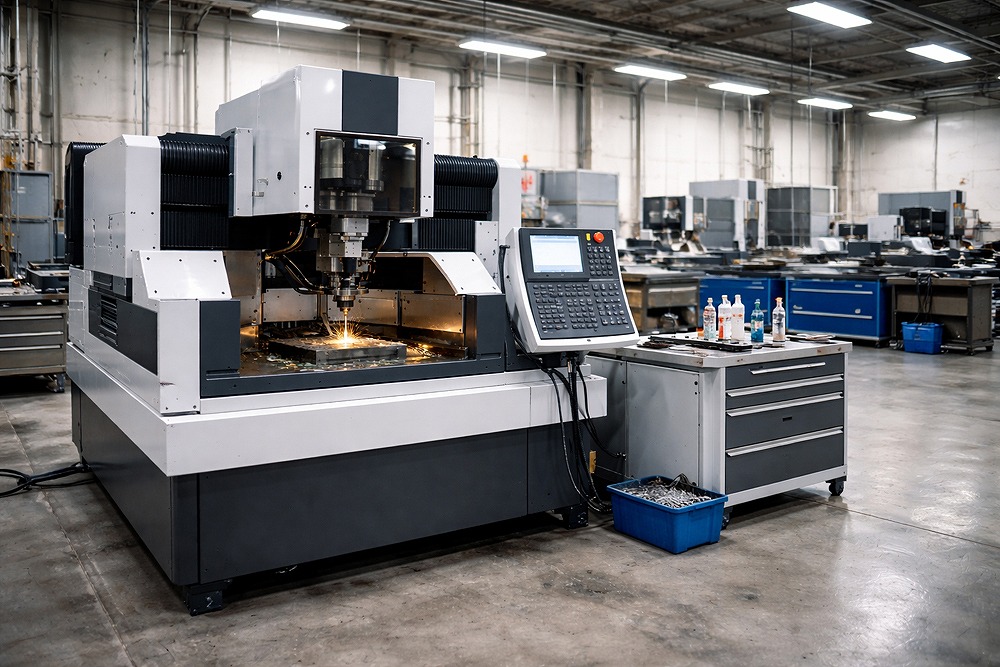

ワイヤーカット加工とは、細い金属ワイヤを電極として使用し、放電によって金属を少しずつ除去しながら形を作る加工方法です。正式には、ワイヤ放電加工とも呼ばれます。

通常の切削加工では、エンドミルやドリルなどの刃物を使って材料を削ります。一方でワイヤーカット加工は、ワイヤそのもので切っているわけではなく、ワイヤと加工物の間に発生する放電エネルギーによって加工を進めます。そのため、次のような加工に向いています。

• 複雑な輪郭形状
• 細かな抜き形状
• 高精度が求められる部品
• 高硬度材の加工

ワイヤーカット加工は、刃物で削るのではなく、放電の力で形を作る加工方法です。

仕組み

ワイヤーカット加工では、機械にセットした細いワイヤ電極に電気を流し、加工したい金属との間に連続的な放電を発生させます。

この放電によって金属表面が少しずつ溶けて除去され、プログラムに沿ってワイヤを移動させることで、目的の形状に加工していきます。つまり、刃物で削るのではなく、放電で材料を除去しながら輪郭を作るのが基本的な仕組みです。

また、加工時に大きな力がかかりにくいため、薄物や細かな形状でも変形を抑えやすいという特長があります。

切削加工との違い

ワイヤーカット加工と切削加工の大きな違いは、加工の方法そのものにあります。

切削加工は、エンドミルやドリルなどの刃物を使って、材料を物理的に削る加工です。一方、ワイヤーカット加工は、ワイヤ電極と放電を利用して加工を行います。

それぞれの違いを簡単にまとめると、次のようになります。

ワイヤーカット加工が向いているケース

• 複雑な外形や内部形状を加工したい
• 高い寸法精度が求められる
• 焼入れ材や高硬度材を加工したい
• 加工時の変形を抑えたい

切削加工が向いているケース

• 立体的な形状を加工したい
• 深い掘り込み加工をしたい
• 貫通しない形状を加工したい
• 幅広い加工方法を組み合わせたい

どちらが優れているというより、形状・材質・精度・用途によって使い分けることが重要です。

メリット

ワイヤーカット加工には、ほかの加工方法にはないメリットがあります。

複雑な形状に対応しやすい

曲線や角部を含む輪郭形状、内部の抜き形状、異形形状など、複雑な形の加工に向いています。

高精度な加工が可能

ワイヤが非常に細く、加工条件も細かく調整できるため、高い寸法精度が求められる部品に適しています。

高硬度材にも対応しやすい

焼入れ鋼や超硬合金など、切削加工では難しい材料にも対応しやすいのが特長です。

加工時の負荷が小さい

刃物で強く押して削る加工ではないため、加工物にかかる力が比較的小さく、変形やひずみを抑えやすいというメリットがあります。

細かな輪郭加工に向いている

細いスリットや繊細な抜き形状など、細部まで精度が求められる加工でも力を発揮します。

対応できる形状

ワイヤーカット加工は、特に板状・ブロック状の材料を貫通させながら輪郭を作る形状に向いています。

代表的な例は次のとおりです。

• 複雑な外形カット
• 内部の抜き形状
• 細いスリット
• 異形穴
• 角部を含む輪郭形状
• テーパ付き形状

特に、2次元形状をベースにした輪郭加工との相性がよく、金型部品、治具部品、精密プレート、各種機械部品などで活用されています。

一方で、向いていない形状もあります。ワイヤを通す経路が必要になるため、次のような形状は不向きな場合があります。

• 完全な袋形状
• 途中で止まる掘り込み形状
• 立体的で複雑な削り込み形状

覚えておきたい点
ワイヤーカット加工は万能ではありません。形状によっては、切削加工やほかの放電加工との使い分けが必要です。

主な用途

ワイヤーカット加工は、さまざまな分野で利用されています。

金型部品

複雑な輪郭や抜き形状が必要なプレス金型部品などに多く使われます。

精密部品

高い寸法精度が求められるプレート部品や機構部品、細かな形状を持つ部品にも適しています。

治具

位置決めや固定に使う治具部品など、精度が重要な部品製作にも活用されています。

試作品

小ロットや試作段階の部品でも、複雑な形状に柔軟に対応しやすいため、試作品製作にも向いています。

高硬度材の部品加工

焼入れ材や硬い材料の加工が必要な場面でも活用されています。

依頼するときのポイント

ワイヤーカット加工を依頼する際は、あらかじめ必要な情報を整理しておくとスムーズです。特に確認しておきたいのは、次のような内容です。

• 図面
• 材質
• 板厚
• 必要精度
• 数量
• 用途
• 希望納期

また、内部形状を加工する場合には、ワイヤを通すためのスタート穴が必要になることがあります。形状によって必要かどうかが変わるため、事前に確認しておくことが大切です。

さらに、ワイヤーカット加工だけで完成しない形状もあります。必要に応じて、穴あけ、フライス加工、研削加工など、ほかの加工方法と組み合わせることで、より効率的で精度の高い加工につながります。

よくある質問

ワイヤーカット加工とは何ですか？

ワイヤーカット加工とは、細いワイヤ電極を使い、放電の力で金属を少しずつ除去しながら加工する方法です。複雑な形状や高精度な輪郭加工に適しています。

ワイヤーカット加工のメリットは何ですか？

複雑な形状に対応しやすいこと、高精度加工が可能なこと、高硬度材にも対応しやすいこと、加工時の力が小さく変形しにくいことが主なメリットです。

Q3. ワイヤーカット加工ではどんな形状に対応できますか？

複雑な外形カット、内部の抜き形状、細いスリット、異形穴、角部を含む輪郭形状などに対応しやすく、特に貫通形状を伴う加工に向いています。

ワイヤーカット加工はどんな材料に対応できますか？

一般的には、鉄、ステンレス、アルミ、焼入れ鋼、超硬合金など、導電性のある金属材料に対応します。

ワイヤーカット加工を依頼するときに必要な情報は何ですか？

図面、材質、板厚、必要精度、数量、用途、希望納期などを伝えるとスムーズです。内部形状がある場合は、スタート穴の有無も確認しておくと安心です。

まとめ

ワイヤーカット加工は、複雑な輪郭形状に対応しやすく、高精度な加工が可能な加工方法です。切削加工とは異なる特長があり、金型部品や精密部品、治具、試作品など、さまざまな場面で活用されています。

一方で、すべての形状に向いているわけではなく、加工内容によってはほかの加工方法との使い分けが重要です。形状や材質、必要精度に応じて最適な方法を選ぶことで、より品質の高い部品製作につながります。
