機械部品や金属部品の製作では、最終的な品質を左右するのが仕上げ加工です。その中でも、部品の表面を高精度に整え、平面度や平行度を高めるために用いられるのが平面研削加工です。
フライス加工や旋盤加工で形状を作ったあとでも、わずかな反りや寸法のばらつき、表面の粗さが残ることがあります。そうした誤差を整え、より高い精度へ仕上げる工程として重要なのが平面研削加工です。
この記事では、平面研削加工とは何かという基本から、平面度・平行度との関係、メリット、用途、フライス加工との違い、依頼時のポイントまで、わかりやすく解説します。
平面研削加工とは
平面研削加工とは、回転する砥石（といし）を使ってワーク表面を少しずつ削り、平らな面を高精度に仕上げる加工方法です。主に、金属部品の最終仕上げ工程で使われ、次のような精度向上を目的に行われます。
- 平面度の向上
- 平行度の向上
- 寸法精度の調整
- 表面粗さの改善
- 接触面や基準面の精度確保
切削加工のように大きく削って形を作るのではなく、ごくわずかな量を均一に削りながら面を整えるのが平面研削加工の大きな特徴です。
平面研削加工が必要になる理由
機械加工では、寸法が合っているだけでは十分とはいえません。部品によっては、面がしっかり平らであること、2つの面が正しく平行であること、表面が滑らかであることが重要になります。たとえば、次のような場面では平面研削加工の重要性が高まります。
- 部品同士を密着させたい
- 組付け時のガタや傾きを防ぎたい
- スライド部品の動きを安定させたい
- 厚みを均一に仕上げたい
- 焼入れ後のひずみを整えたい
フライス加工だけでも平面は作れますが、より高い仕上がり精度が求められる場合は、平面研削加工が必要になります。
平面研削加工の仕組み

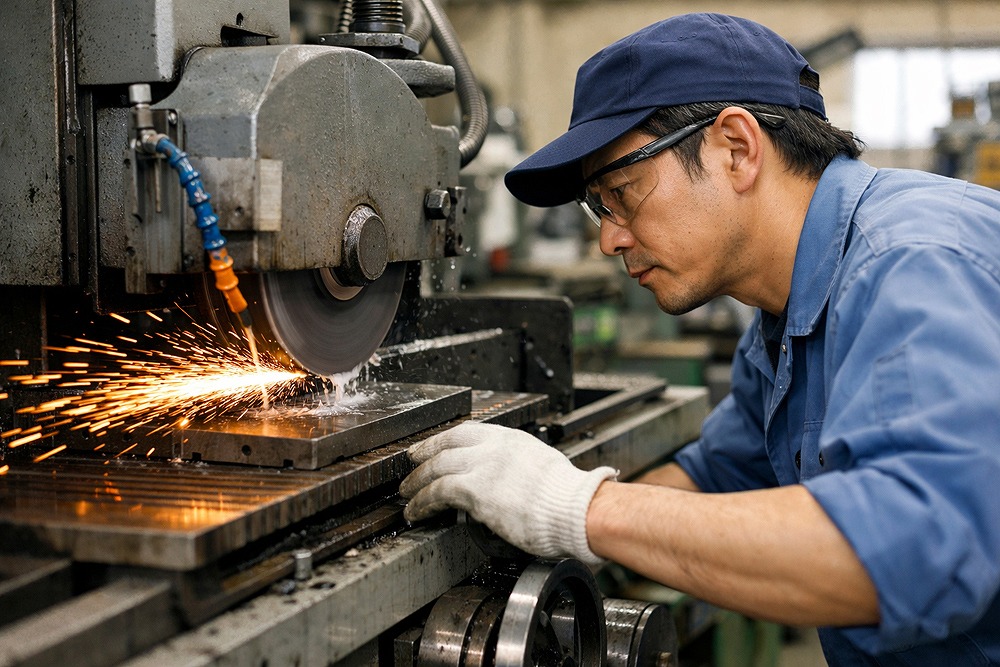

平面研削加工では、ワークを機械のテーブルに固定し、回転する砥石で表面を削っていきます。テーブルを前後左右に動かしながら、砥石を少しずつ送り込み、全面を均一に加工します。
一般的な加工の流れ
- ワークをテーブルに固定する
- 基準面を確認する
- 回転する砥石を当てる
- テーブルを往復させながら全面を削る
- 仕上げ寸法まで少しずつ調整する
ワークの固定には、マグネットチャックが使われることが多く、鉄系材料では安定した固定が可能です。また、材質や板厚、熱処理の有無によって加工条件を細かく調整しながら仕上げます。
平面度とは？平行度とは？
平面研削加工を理解するうえで欠かせないのが、平面度と平行度です。
平面度とは
平面度とは、加工した面がどれだけ理想的な平面に近いかを表す精度です。
見た目には平らに見えても、実際にはわずかな反り、うねり、凹凸がある場合があります。このズレが小さいほど、平面度が高いといえます。平面度が重要になるのは、次のような部品です。
- 機械の取付面
- 金型の合わせ面
- 治具の基準面
- プレート部品
- 接触面が性能に影響する部品
平面度が不足すると、密着不良や組付け誤差、振れ、偏摩耗などの原因になります。
平行度とは
平行度とは、2つの面がどれだけ正確に平行になっているかを表す精度です。
たとえば、プレートの上面と下面、スペーサーの両面、治具部品の基準面などでは、平行度が重要です。平行度が悪いと、厚みにばらつきが出たり、組付け時に傾きや圧力ムラが生じたりするおそれがあります。
平面研削加工は、基準面をもとに反対側の面を仕上げやすいため、平行度の確保にも適しています。
平面研削加工の主な目的
平面研削加工は、単に表面を削る工程ではなく、部品の機能や品質を高めるために行われます。
平面度を高めるため
取付面や接触面にわずかな歪みがあると、密着性が低下し、性能や精度に影響することがあります。平面研削加工では、面全体を均一に仕上げることで、高い平面度を確保しやすくなります。
平行度を高めるため
厚みの均一性が求められる部品では、2つの面を正確に平行に仕上げる必要があります。平面研削加工は、片面を基準にしながら反対面を仕上げることで、平行度を整えやすい加工です。
寸法精度を整えるため
研削加工は除去量が小さいため、最終仕上げとして寸法を微調整しやすいのが特徴です。高精度部品では、仕上げ工程でのわずかな差が品質に大きく関わります。
表面粗さを改善するため
切削後の面には、工具目や微細な凹凸が残ることがあります。平面研削加工により表面を整えることで、摺動性、密着性、外観品質の向上が期待できます。
平面研削加工のメリット
平面研削加工には、他の加工方法にはない強みがあります。
高い平面度・平行度を出しやすい
平面精度が重要な部品において、安定した仕上がりが期待できます。特に、取付面、基準面、接触面の品質向上に効果的です。
微細な仕上げ調整がしやすい
「あと少しだけ削りたい」「仕上がり寸法を安定させたい」といった場面で有効です。荒加工では難しい、仕上げ段階での微調整に向いています。
表面を滑らかに整えやすい
加工後の面をなめらかに整えることで、部品の性能や見た目の品質向上にもつながります。
焼入れ後の仕上げにも対応しやすい
高硬度材は通常の切削では難しい場合がありますが、研削なら対応しやすいケースがあります。
そのため、焼入れ後の最終仕上げとして平面研削加工が採用されることも多くあります。
品質の安定化につながる
寸法、平面度、平行度のばらつきを抑えやすく、試作から量産まで品質の安定につながります。
平面研削加工のデメリットと注意点
一方で、平面研削加工にも注意点はあります。
大きく削る加工には向かない
平面研削加工は仕上げ加工です。材料を大きく削り取る用途には向かないため、通常はフライス加工などで事前に形状を作っておく必要があります。
加工条件によっては焼けやひずみが出る
切込み量や送り速度、砥石の状態が適切でないと、加工面に焼けや熱変形が出る場合があります。高品質な仕上がりには、適切な条件設定と加工ノウハウが欠かせません。
薄物や形状によっては難易度が上がる
薄いプレートや細長い部品、固定しにくい形状では、吸着や熱の影響で精度管理が難しくなることがあります。そのため、形状や材質に応じた加工経験が重要です。
平面研削加工とフライス加工の違い
平らな面を加工する方法として、平面研削加工とフライス加工はよく比較されます。どちらも平面加工に使われますが、役割は異なります。
フライス加工の特徴
フライス加工は、刃物を使って材料を削る加工方法です。材料除去量が多く、形状を作る工程や荒加工、中仕上げに向いています。一方で、最終的な平面度や表面粗さには限界が出ることがあります。
平面研削加工の特徴
平面研削加工は、砥石を使ってごく微細に削る加工です。大量に削るのではなく、最後の仕上げで精度を整える工程として用いられます。
違いを簡単にまとめると
- フライス加工は形を作る加工
- 平面研削加工は精度を整える加工
この2つは競合するものではなく、実際の現場ではフライス加工のあとに平面研削加工を行う流れがよくあります。
平面研削加工が使われる主な用途
平面研削加工は、精度が求められるさまざまな部品で使われています。
機械部品の取付面
設備や装置に取り付ける部品の基準面は、わずかな歪みが組付け精度に影響します。そのため、平面研削加工によって平面度を高めることがあります。
金型部品
金型の合わせ面や基準面では、高い平面精度が必要です。密着性や製品精度を確保するために、平面研削加工が活用されます。
治具部品
治具は加工精度そのものを支えるため、基準面や取付面の仕上がりが重要です。平面度や平行度の確保に平面研削加工が適しています。
プレート・スペーサー類
厚み精度や両面の平行度が求められる部品では、平面研削加工による仕上げが有効です。
摺動部品
なめらかな表面が必要な部品では、平面研削によって摺動性や安定性の向上が期待できます。
平面研削加工で対応しやすい材質
平面研削加工は、さまざまな材質に用いられます。代表的な例は次の通りです。
- 一般鋼材
- 炭素鋼
- 合金鋼
- 焼入れ鋼
- 工具鋼
- ステンレス
- 一部の鋳物材料
ただし、材質によって加工性や熱の影響、砥石の選定が変わるため、実際にはワークの状態に合わせた条件設定が必要です。また、非鉄金属や特殊材については、設備や条件によって対応可否が分かれることがあります。
平面研削加工が向いているケース
次のような場合は、平面研削加工の検討がおすすめです。
- 平面度を重視したい
- 平行度を高めたい
- 厚みを均一に仕上げたい
- フライス加工後の仕上げ精度を上げたい
- 焼入れ後のひずみを整えたい
- 接触面や基準面を高精度にしたい
- 高品質な表面仕上げが必要
反対に、形状を大きく削り出す工程や、大量の除去が必要な工程には不向きです。
平面研削加工を依頼する際のポイント
加工会社へ依頼する際は、「平面研削をお願いします」だけではなく、必要条件を明確に伝えることが大切です。
求める精度を伝える
平面度、平行度、寸法公差、表面粗さなど、重視する精度を共有しましょう。どの精度を優先するかで、加工方法や工程設計が変わることがあります。
材質と熱処理の有無を伝える
材質、焼入れの有無、硬度によって、加工条件や砥石の選定が変わります。品質と加工可否に関わる重要な情報です。
前工程の状態も共有する
フライス加工後なのか、熱処理後なのか、どれくらいの仕上げ代があるのかによって、最適な進め方が異なります。平面研削は前工程の精度にも影響を受けるため、図面だけでなく加工条件も共有するとスムーズです。
用途を伝える
その部品が取付面なのか、摺動面なのか、厚み管理が重要なのかによって、求められる仕上がりは変わります。最終用途まで伝えることで、より適切な提案を受けやすくなります。
平面研削加工の品質を左右するポイント
平面研削加工は、ただ削ればよいというものではありません。仕上がり品質は、次のような要素に左右されます。
- 砥石の選定
- 切込み量
- 送り条件
- ワークの固定方法
- 発熱対策
- 前工程の状態
- 加工者の経験と判断
特に、高精度が求められる場合は、設備だけでなく加工ノウハウが非常に重要です。
同じ図面でも、条件設定や段取りによって仕上がりの安定性が変わることがあります。
まとめ
平面研削加工とは、回転する砥石で材料表面を少しずつ削り、平面度・平行度・寸法精度・表面粗さを高めるための仕上げ加工です。
フライス加工のように形状を作る工程とは異なり、最終的な品質を整える重要な役割を担っています。
特に、機械部品の取付面、治具、金型部品、プレート、摺動部品など、精度が求められる部品では欠かせない加工方法です。
高精度な仕上がりを求める場合は、平面研削加工の特性を理解したうえで、材質や用途、必要精度に応じた適切な工程設計を行うことが大切です。
よくある質問
- 平面研削加工とは簡単にいうと何ですか？
-
平面研削加工とは、砥石を使って金属部品の表面を高精度に平らに仕上げる加工方法です。主に平面度や平行度、寸法精度を高めるために行われます。
- 平面研削加工とフライス加工の違いは何ですか？
-
フライス加工は主に形を作るための加工で、平面研削加工は仕上げ精度を高めるための加工です。フライス加工後に平面研削加工を行うことも多くあります。
- 平面研削加工はどんな部品に使われますか？
-
機械部品の取付面、金型部品、治具部品、プレート、スペーサー、摺動部品など、精度が求められる部品に多く使われます。
- 平面研削加工は焼入れ後の部品にも使えますか？
-
材質や硬度、設備条件によりますが、焼入れ後の高硬度材の仕上げに使われることも多い加工方法です。
